浙江某市市長辦公室空氣源熱泵FCH地面調溫系統改造案例

  項目工期：

  2018.8.6至2018.8.8，為期3天。

  項目內容：

  多聯機制冷系統改造為FCH地面調溫舒適系統

  項目介紹：

  辦公室150㎡，頂樓，負荷較大。前期配置一套多聯機用于夏季制冷，一臺空氣源熱泵單帶地暖用于冬季采暖。

  項目問題：

  辦公室位于頂樓、層高大，房間負荷較大。多聯室內機噪音過大，長時間待在辦公室感覺干燥，舒適感較差。辦公室層高較高，多聯室內機制冷效果差。

  改造方案：

  在地暖分集水器前加裝混水裝置，讓地面在夏季參與制冷。用多聯室內機處理潛熱，FCH地面調溫系統處理顯熱，分工不同，合理配比，營造出舒適涼爽的辦公環境。

  項目實施人：

  設計：吳柏林， 施工：姜晨

  本項目施工之前，通過現場考察，以及和甲方交流溝通，發現以下幾個問題：

  1.辦公室在頂樓負荷較大，多聯機制冷效果不理想。

  2.立式明裝室內機噪音較大，影響人員辦公。

  3.多聯室內機出風口風速高，直吹到辦公人員，舒適感較差。

  分析原因：

  多聯室內機通過強制對流的形式給房間降溫。項目在頂樓，高溫天負荷大，即使把房間空調溫度設置成26℃，還是感覺很熱。為什么?因為對流形式處理的是室內熱空氣的負荷，而周圍墻體玻璃等圍護結構的負荷還是很大，儲存了大量的熱，形成一堵“熱墻”。雖然空調的面板顯示26℃，但是室內還是很熱，因此人體舒適感較差。

  解決方案：

  通過在地暖分集水器前加裝混水裝置，在夏季讓地面也參與制冷，解決多聯室內機制冷效果不理想問題。后期多聯室內機只需開低速擋，用于除濕和輔助制冷，同時也解決噪音大，舒適感差的問題。

  冬季只用地暖，FCH系統可實現氣候補償技術，滿足室內熱負荷的同時，可大大降低運行能耗。

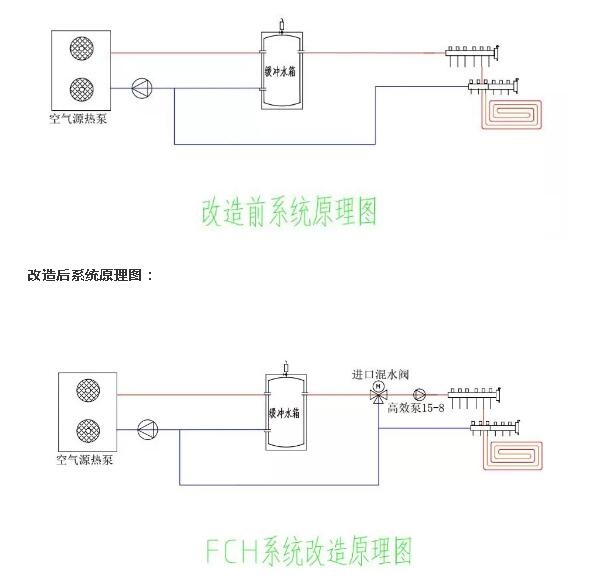

  改造前空氣源熱泵系統原理圖：

  原理說明：

  在分集水器前端加裝了混水中心，全自動化調節地暖供水溫度，實現氣候補償技術。室內裝有中央控制器，溫濕度露點控制面板，夏季地板可制冷，處理圍護結構負荷，實現露點保護技術。室外部分PUN601離心泵，影響混水閥出水的準確度，更換為PUN200離心泵泵，降低外置水泵對混水閥的影響，同時降低了運行能耗。二次側只用一臺15-8的高效泵負責末端循環，調試時分集水器流量計顯示3L/min說明地暖側水流量充足。

  FCH系統堅持“高溫制冷，低溫采暖”的理念，滿足舒適性的同時強調節能性。夏季制冷地暖管里冷水循環將室內熱量帶到室外，干工況運行，處理圍護結構負荷，采用露點跟隨技術，保證地暖供水溫度在室內露點溫度之上，規避地板結露風險。冬季采暖可根據室外溫度變化自動調節供入地暖管的水溫，即氣候補償技術，室內溫度均勻，舒適性高，節能效果顯著。

  改造工程圖片分享：

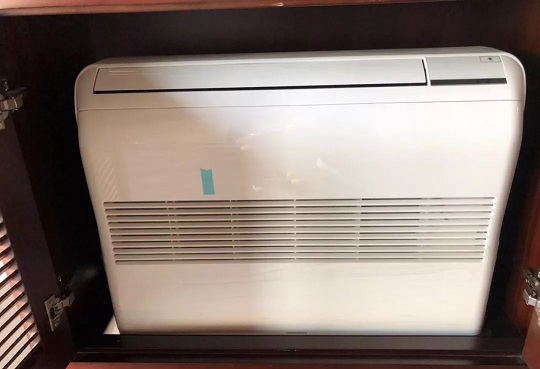

  辦公室原多聯室內機，繼續配合地面調溫使用

  集水器流量充足(三小路3L/min。兩小路2L/min)

  安裝完畢后，測試效果

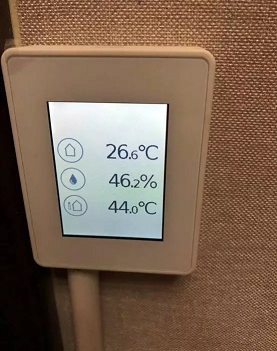

  室內溫濕度

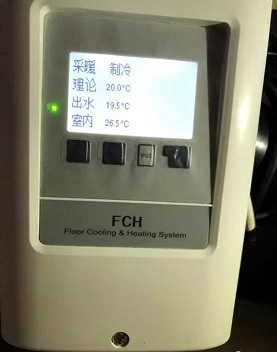

  控制器數據

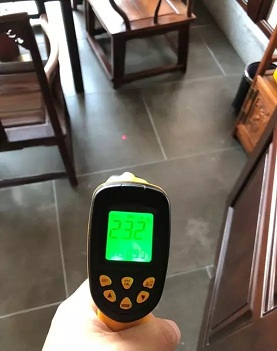

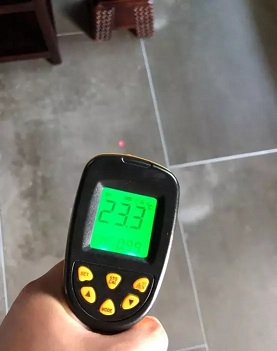

  辦公室瓷磚區域地表溫度

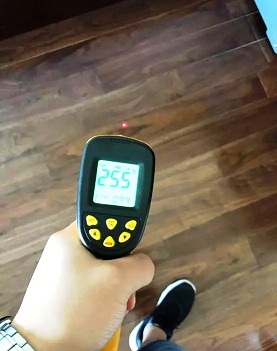

  休息室木地板區域地表溫度

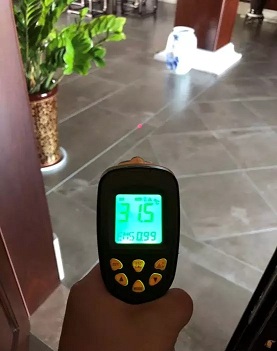

  室外無地板制冷區域地表溫度

  總結：

  傳統空調將所有冷負荷通過濕工況處理，造成能耗高舒適感差。空氣源熱泵FCH系統運用20℃以上的高溫冷水處理室內大部分負荷，剩余負荷采用傳統濕工況處理的方式，有效結合利用輻射對流兩種末端。改進后，不但解決了冬季采暖的舒適度問題，同時也解決了夏季空調噪音、吹風感、溫差波動大的問題，讓用戶徹底告別空調病。給用戶營造舒適健康的室內環境，同時節能性顯著提高。

  在FCH系統中，地暖不但冬天能用，夏天也能用，地暖的概念不僅僅局限在制熱，而是升級為全年可用的地面調溫系統，地暖的全生命周期增加了四倍以上。
